Stijve flexibele printplaat

U kunt er zeker van zijn dat u Rigid Flex Pcb in onze fabriek koopt en wij bieden u de beste after-sales service en tijdige levering. Rigid-flex PCB is ook een combinatie-PCB met zachte en harde coating.

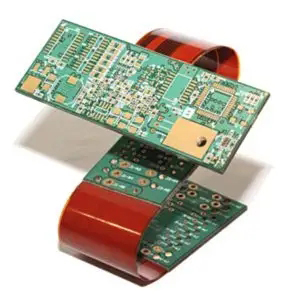

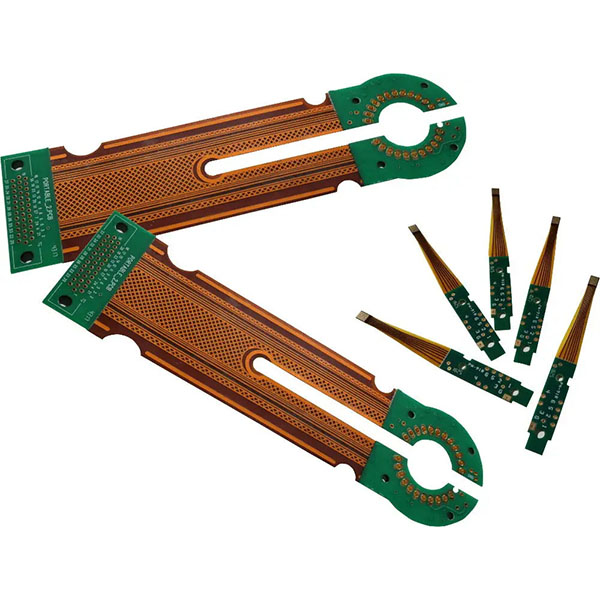

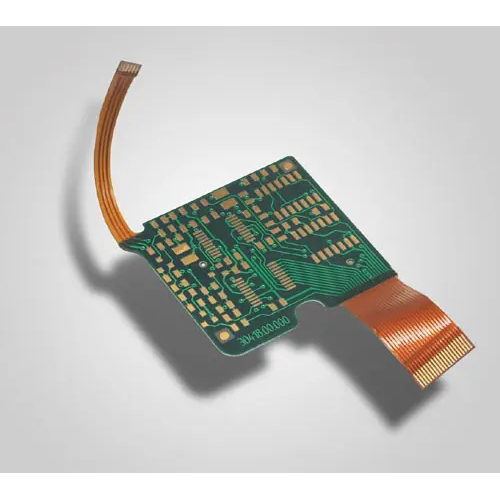

Een rigid-flex board is een combinatie van een rigide en flexibele board, een printplaat die is gevormd door een dunne laag van een flexibele onderlaag en een stijve onderlaag te combineren en deze vervolgens tot een component te lamineren.
Flexibel-stijve printplaten zijn printplaten die de technologieën van flexibele en stijve printplaten combineren. De meeste rigid-flex printplaten bestaan ​​uit verschillende lagen van flexibele circuitsubstraten die uitwendig en/of inwendig zijn gehecht aan een of meer stijve printplaten, afhankelijk van het toepassingsontwerp. Flexibele substraten zijn ontworpen om permanent te buigen en worden meestal gevormd tot een buigcurve tijdens fabricage of installatie.

Traditionele rigid-flex PCB's bestaan ​​uit stijve en flexibele substraten die selectief op elkaar zijn gelamineerd. De structuur is hermetisch, metallisatie L vormt een geleidende verbinding. Als de printplaat voor- en achtercomponenten heeft, is de rigid-flex printplaat een goede keuze. Maar als alle componenten aan dezelfde kant zitten, is het voordeliger om een ​​dubbelzijdige flexibele plaat te gebruiken met een laag FR4-versteviging gelamineerd aan de achterkant.
Rigid-Flex PCB-ontwerp is complexer dan de typische rigide printplaatomgeving omdat de printplaten in 3D-ruimte zijn ontworpen, wat ook zorgt voor een grotere ruimte-efficiëntie. Met de mogelijkheid om flex-rigide printplaten in 3D te ontwerpen, is het mogelijk om het flexboard-substraat te draaien, vouwen en rollen om de vorm te verkrijgen die nodig is voor de uiteindelijke verpakking van de toepassing.
Rigid-flex PCB's bieden een breed scala aan toepassingen, van slimme apparaten tot mobiele telefoons en digitale camera's. Rigid-flex PCB-fabricage wordt steeds vaker gebruikt in medische apparaten zoals pacemakers om hun grootte en gewicht te verminderen. Het gebruik van rigid-flex printplaten heeft dezelfde voordelen en kan worden gebruikt in intelligente besturingssystemen.
In consumentenproducten maximaliseren flexibele printplaten niet alleen het ruimtegebruik en minimaliseren ze het gewicht, maar verbeteren ze ook de betrouwbaarheid aanzienlijk door veel van de behoefte aan soldeerverbindingen en fragiele, fragiele bedrading die vatbaar is voor verbindingsproblemen, te elimineren. Dit zijn slechts enkele voorbeelden, maar Rigid-Flex PCB's kunnen nuttig zijn voor bijna alle geavanceerde elektrische toepassingen, waaronder testapparatuur, gereedschappen en auto's.

Rigid PCB is een nieuw type PCB dat zowel de duurzaamheid van een rigide PCB als het aanpassingsvermogen van een flexibele PCB heeft. Van alle PCB-types is de combinatie van rigide en flexibele het meest bestand tegen ruwe omgevingen.
a) Industrieel gebruik - Industrieel gebruik omvat flexibele stijve printplaten die worden gebruikt in industriële, militaire en medische toepassingen. De meeste industriële onderdelen vereisen kenmerken zoals precisie, veiligheid en weerstand tegen beschadigingen. Daarom zijn de kenmerken die vereist zijn voor rigid-flex PCB's hoge betrouwbaarheid, hoge nauwkeurigheid, laag impedantieverlies, volledige signaaloverdrachtskwaliteit en duurzaamheid. Vanwege de hoge complexiteit van het proces is de output echter laag en de eenheidsprijs vrij hoog.
b) Mobiele telefoon - Rigid-flex PCB-toepassing in mobiele telefoon, scharnieren, cameramodule, toetsenbord en RF-module van opvouwbare mobiele telefoon zijn gebruikelijk. De voordelen van het gebruik van rigid-flex printplaten in mobiele telefoons zijn ten eerste de integratie van componenten in de mobiele telefoon en ten tweede de overweging van de hoeveelheid uitgezonden signaal. Momenteel worden in producten voor mobiele telefoons rigid-flex printplaten gebruikt om de oorspronkelijke combinatie van twee connectoren en flexibele printplaten te vervangen. Deze producten zijn zeer stabiel en zeer gewaardeerd. Aan de andere kant, als gevolg van de populariteit van cameratelefoons en de integratie van multimedia- en IT-functies in mobiele telefoons, is het transmissievolume van het interne signaal van mobiele telefoons toegenomen, en dienovereenkomstig is er behoefte ontstaan ​​aan modulariteit.
c) Consumentenelektronica. Onder consumentenproducten vertegenwoordigen DSC en DV de ontwikkeling van rigid-flex PCB's, die op twee hoofdgebieden kunnen worden beschouwd: "prestaties" en "structuur". Wat de prestaties betreft, kan de rigid-flex PCB verschillende rigide printplaten en PCB-componenten in 3D verbinden, zodat het totale bruikbare oppervlak van de PCB kan worden vergroot met dezelfde lijndichtheid, wat het circuitontwerp relatief kan verbeteren. capaciteit, en verminder de transmissielimiet van het contactsignaal en het verschil in assemblagefout. Aan de andere kant, omdat de Rigid-Flex PCB licht en dun is, kan hij de bedrading buigen, wat aanzienlijke voordelen heeft in termen van grootte en gewichtsvermindering.
d) Auto - het gebruik van rigid-flex printplaten in auto's, de veelgebruikte knoppen die zijn aangesloten op het moederbord op het stuur, de verbinding tussen het autovideosysteemscherm en het bedieningspaneel, de werkende verbinding van de audio- of functietoetsen op de zijdeur en het omgekeerde radarbeeldsysteem, de sensor (inclusief luchtkwaliteit, temperatuur en vochtigheid, speciale gasregeling, enz.), voertuigcommunicatiesysteem, satellietnavigatie, bedieningspaneel achterbank en voorste controller-aansluitbord, voertuiguiterlijkdetectie systeem. , enz.

grootte en vorm, kan worden aangepast aan verschillende toepassingen, heeft een betere mechanische stabiliteit, betere prestaties in ruwe omgevingen, is eenvoudig te fabriceren en te testen, rigid-flex PCB's zijn ideaal voor PCB-prototypes.

Vraag 1: Bent u een fabrikant van rigid-flex PCB's?
A1: Ja, wij zijn Rigid-Flex PCB-fabrikant, als u eisen heeft, kunnen we Rigid-Flex PCB aanpassen voor verschillende gelegenheden. Neem contact op met pcb@jbmcpcb.com.
